Matière Fil rond en acier inoxydable suivant DIN 17224. ou 18/8 nuance Z10 CN 18.08 en acier dur suivant normes NF 47301, ou DIN 17223 Caractéristiques Dimensionnelles et fonctionnelles détaillées suivant catalogue (voir tableau ci-après) En travail, la limite minimale de compression ne doit pas être inférieure à L1. Tolérances : Diamètre De ± 3% Longueur libre Lo ± 2.5% Charge P1 ± 10% Enroulement : à droite.

Finitions Spires terminales : d < 0,81 mm ; rapprochées, non meulées d > 0,99 mm ; équarries et meulées Conditionnement : fil huilé (Corde à piano) Les longueurs de 290 mm, étant destinées à être recoupées, sont généralement livrées brutes, extrémités non rapprochées et non meulées

Page d'accueil Sommaire ressorts Ressorts Compression standard Ressorts sur mesure Demande documentation Tarif Comment commander Autres Ø de fils 0.20 mm 0.32 mm 0.40 mm 0.50 mm 0.63 mm 0.80 mm 1.00 mm 1.25 mm 1.60 mm 2.00 mm 2.20 mm 2.50 mm 2.80 mm 3.20 mm 4.00 mm 5.00 mm Ajoutez aux favoris ce site Si vous utilisez Netscape faire Ctrl+D Recommandez ce site à un ami ou collègue

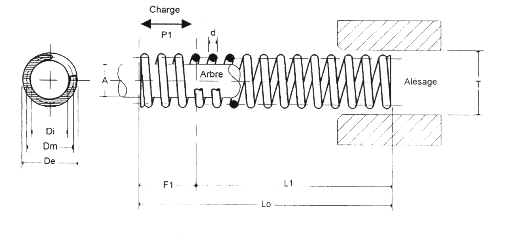

Symboles d = Diamètre du fil, en mm Di = Diamètre intérieur, en mm Dm = Diamètre moyen, en mm De = Diamètre extérieur du ressort, en mm Lo = Longueur libre, en mm L1 = Longueur sous charge P1, en mm P1 = Charge à L1, en Newton F1 = Flèche sous charge P1, en mm P/f = Raideur en N/mm Lj = Longueur du ressort à spires jointives (hauteur solide), en mm A = Diamètre maximal de l'axe, en mm T = Diamètre minimal de l'alésage, en mm Fil Ø 0.25 mm en inox Page précédente - Page suivante Diamètre du fil (d) mm Diamètre extérieur (De) mm Longueur libre (Lo) mm Longueur en charge (L1) mm Charge Maxi, (P1) Newton Pour travailler dans un trou de Pour travailler sur un axe de Raideur (P/f) N/mm Hauteur solide (Lj) mm Référence N° Groupe de prix 0,25 1,45 2,4 1,8 3,42 1,7 0,7 5,79 1,6 CI0145-025-0024 PSD 0,25 1,45 3,3 2,4 3,42 1,7 0,7 3,68 2,1 CI0145-025-0033 PSD 0,25 1,45 4,7 3,3 3,42 1,7 0,7 2,38 2,9 CI0145-025-0047 PSD 0,25 1,45 6,6 4,5 3,42 1,7 0,7 1,62 3,9 CI0145-025-0066 PSD 0,25 1,45 9,4 6,3 3,42 1,7 0,7 1,10 5,4 CI0145-025-0094 PSD 0,25 1,85 3,0 1,8 2,81 2,1 1,1 2,44 1,6 CI0185-025-0030 PSD 0,25 1,85 4,3 2,4 2,81 2,1 1,1 1,55 2,1 CI0185-025-0043 PSD 0,25 1,85 6,2 3,4 2,81 2,1 1,1 1,00 2,9 CI0185-025-0062 PSD 0,25 1,85 8,7 4,6 2,81 2,1 1,1 0,69 3,9 CI0185-025-0087 PSD 0,25 1,85 12,5 6,5 2,81 2,1 1,1 0,46 5,4 CI0185-025-0125 PSD 0,25 2,25 3,7 1,9 2,34 2,6 1,5 1,25 1,6 CI0225-025-0037 PSD 0,25 2,25 5,5 2,5 2,34 2,6 1,5 0,79 2,1 CI0225-025-0055 PSD 0,25 2,25 8,0 3,5 2,34 2,6 1,5 0,51 2,9 CI0225-025-0080 PSD 0,25 2,25 11,4 4,7 2,34 2,6 1,5 0,35 3,9 CI0225-025-0114 PSD 0,25 2,25 16,6 6,7 2,34 2,6 1,5 0,24 5,4 CI0225-025-0166 PSD 0,25 2,75 4,9 1,9 1,92 3,1 1,9 0,64 1,6 CI0275-025-0049 PSD 0,25 2,75 7,3 2,6 1,92 3,1 1,9 0,41 2,1 CI0275-025-0073 PSD 0,25 2,75 10,9 3,6 1,92 3,1 1,9 0,26 2,9 CI0275-025-0109 PSD 0,25 2,75 15,7 5,0 1,92 3,1 1,9 0,18 3,9 CI0275-025-0157 PSD 0,25 2,75 22,0 7,0 1,92 3,1 1,9 0,12 5,4 CI0275-025-0220 PSD 0,25 3,45 7,1 2,0 1,53 4,0 2,5 0,30 1,6 CI0345-025-0071 PSD 0,25 3,45 10,7 2,8 1,53 4,0 2,5 0,20 2,1 CI0345-025-0107 PSD 0,25 3,45 16,1 3,8 1,53 4,0 2,5 0,13 2,9 CI0345-025-0161 PSD 0,25 3,45 23,3 5,3 1,53 4,0 2,5 0,09 3,9 CI0345-025-0233 PSD 0,25 3,45 34,1 7,5 1,53 4,0 2,5 0,06 5,4 CI0345-025-0341 PSD
